Elektromotor Simotics SD - litina
1LG4258-2AA

Výrobce: SIEMENS

1LG4258-2AA

Třífázový asynchronní elektromotor s kotvou nakrátko, se zvýšeným výkonem. Elektromotory se zvýšeným výkonem se používají v případě potřeby docílení co nejvyššího výkonu při zachování co nejmenší velikosti motoru. Oproti motorům základní řady 1LA7 nebo 1LG4 mají tedy...

Více informací

Tento produkt v současné době nelze nabídnout. Zvolte si prosím jinou alternativu.

Vlastnosti výrobku
výkon (kW)	75
otáčky (ot/min)	2 970
účinnost	NA
počet pólů (pól)	2
kostra motoru	cast iron
krytí	IP55
velikost motoru	250M
třída izolace	F
základní napětí (V)	400/690 D/Y 50Hz, 460V D 60Hz
jmenovitý vstupní proud (A)	130,0/75,36
kroutící moment (Nm)	241,16
hmotnost (kg)	420
druh zatížení	S1
ložiska DE/NDE	6215 ZC3/6215 ZC3


Polarita	Účinnost	Ochrana	Režim	Termín	Materiál	Stav

Konfigurace

Dokumentace

Popis

Rozměry

Příslušenství

Varianty produktu (výběr povinný):

Konfigurace produktu (volitelné vlastnosti):

IE1 motory s výjimkou ze směrnice EU 2009/125/ES

volba povinná - více viz sekce podpora

	B14 - Motor pro zatěžovatel S3 60%, bez označení účinnosti
	D22 - IE1 motor pro export mimo EU. BEZ "CE" ZNAČKY (!!)

teplotní ochrany

modulární nástavby

napájení brzdy

(k dispozici jen v kombinaci s opcí G26 nebo F01)

	- základní napětí
	C00 - brzda Lenze s napájením DC 24V
	C01 - brzda Lenze s napájením 2AC 400V

ruční odbrždění

(k dispozici jen v kombinaci s opcí G26 nebo F01)

	- základní provedení - bez ručního odbrždění
	K82 - ruční odbrždění pro G26

jiná IRC rotační čidla

	- základní provedení - bez nástaveb
	H70 - IRC Leine-Linde 861 900 220
	H72 - IRC Leine-Linde HOG 9D 1024 imp./ot.
	H73 - IRC Leine-Linde HOG 10D 1024 imp/ot
	H78 - příprava pro IRC Leine-Linde 861 900 220 (bez čidla)
	H79 - úprava pro IRC Leine – Linde HOG 9D (bez čidla)
	H80 - úprava pro IRC Leine – Linde HOG 10D (bez čidla)

ostatní napětí

ložiska

	- základní provedení ložisek
	K20 - zesílené ložisko strana pohonu
	K36 - ložiska 63xx na straně DE a NDE

zajištěná ložiska

	- základní provedení
	K94 - zajištěné ložisko DE (strana pohonu)
	L04 - zajištěné ložisko NDE (strana ventilátoru)

izolované ložisko

(pro motory velikosti 280 a výše provoz s měničem povinné)

	- ložiska bez izolace
	L27 - izolované ložisko strany NDE

domazávání ložisek

	- základní provedení
	K40 - domazávání ložisek DE+NDE

protokoly

	- bez zkušebních protokolů
	B02 - protokol kontrolní kusové zkoušky dle 3.1 - EN10 204

národní certifikáty a normy

	- bez národního certifikátu
	D30 - elektrické provedení podle NEMA MG1-12
	D31 - provedení podle UL "Recognition Mark"
	D40 - Kanadské předpisy (CSA)
	K30 - provedení VIK

stupeň ochrany

	- základní provedení
	K50 - zvýšené krytí - IP65
	K52 - zvýšené krytí - IP56 (non-heavy-sea)

poloha svorkovnice

	- základní provedení - svorkovnice nahoře
	K09 - svorkovnice vpravo (pohled ze strany poháněného zařízení)
	K10 - svorkovnice vlevo (pohled ze strany poháněného zařízení)

pozice přívodů svorkovnice

	- základní provedení (vývody na pravé straně)
	K83 - vývody svorkovnice ze strany pohonu (DE)
	K84 - vývody svorkovnice ze strany ventilátoru (NDE)
	K85 - vývody svorkovnice z levé strany

hřídel

	- základní provedení
	K16 - druhý standardní konec hřídele
	K17 - radiální olejové těsnění (gufero), pro přírubové tvary
	Y58 - nestandardní hřídel DE (bude požadováno upřesnění)
	Y59 - nestandardní hřídel NDE (bude požadováno upřesnění)

vyvážení rotoru

	- základní provedení (stupeň A)
	K02 - vyvážení rotoru na stupeň B

antikondenzační výhřev vinutí

	- základní provedení - bez výhřevu
	K45 - antikondenzační výhřev 230V
	K46 - antikondenzační výhřev 115V

vinutí a izolace, zvýšená okolní teplota

	- základní provedení (do +40°C, F/B)
	C11 - využití na tepelnou třídu F, servis faktor SF1,1
	C12 - využití na tepelnou třídu F, zvýšený výkon (10%)
	C13 - využití na tepelnou třídu F, zvýšená okolní teplota (+55°C)
	C18 - teplotní třída H, zvýšená okolní teplota (+60°C)

snížená okolní teplota

	- základní provedení (od -20°C)
	D03 - nízká teplota okolí (od -40°C)
	D04 - nízká teplota okolí (od -30°C)

zvýšená vlhkost

	- základní provedení (0-30g vody na m3)
	C19 - zvýšená vlhkost 30 - 60 g vody na krychlový metr vzduchu
	C26 - zvýšená vlhkost 60 - 100 g vody na krychlový metr vzduchu

provedení pro Zónu 2, 21 nebo 22

(Nelze kombinovat s moduálrními nástavbami)

	- základní provedení - bez ATEX ochrany
	M34 - provedení pro Zónu 21 Ex II 2 D T125°C IP65 (vodivé prachy), napájení ze sítě
	M35 - provedení pro Zónu 22 Ex II 3 D T125°C (nevodivé prachy), napájení ze sítě
	M38 - provedení pro Zónu 21 Ex II 2 D T125°C IP65 (vodivé prachy), napájení z měniče
	M39 - provedení pro Zónu 22 Ex II 3 D T125°C (nevodivé prachy), napájení z měniče
	M72 - provedení pro Zónu 2 Ex nA II T3, napájení ze sítě
	M73 - provedení pro Zónu 2 Ex nA II T3, napájení z měniče

jiný tvar motoru

	- tvar motoru dle volby standardního designu
	M1F - IMV5 se stříškou
	M1G - IMV3 (velká příruba)

Dokumentace

Dokumentace na vyžádání

Rozměry

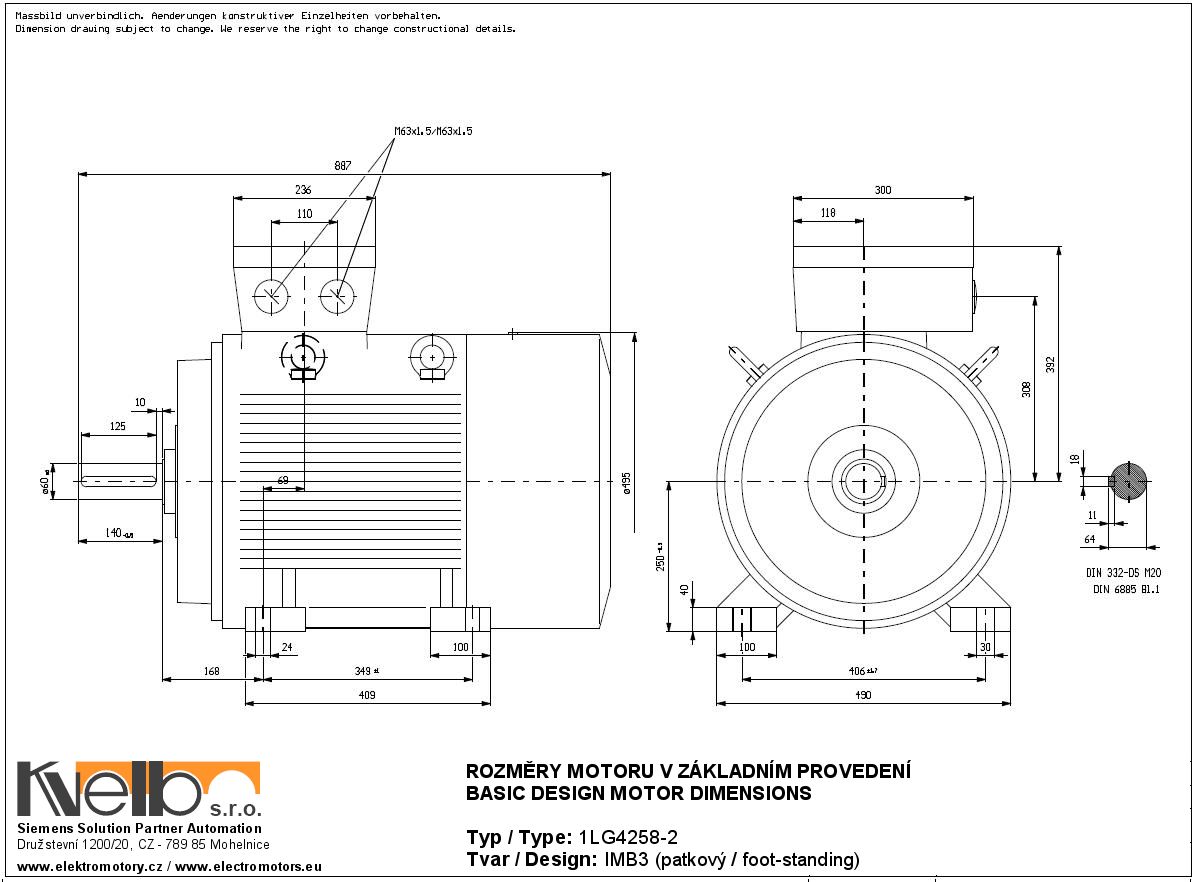

Rozměry 1LG4258-2 IMB3 (patkový tvar)

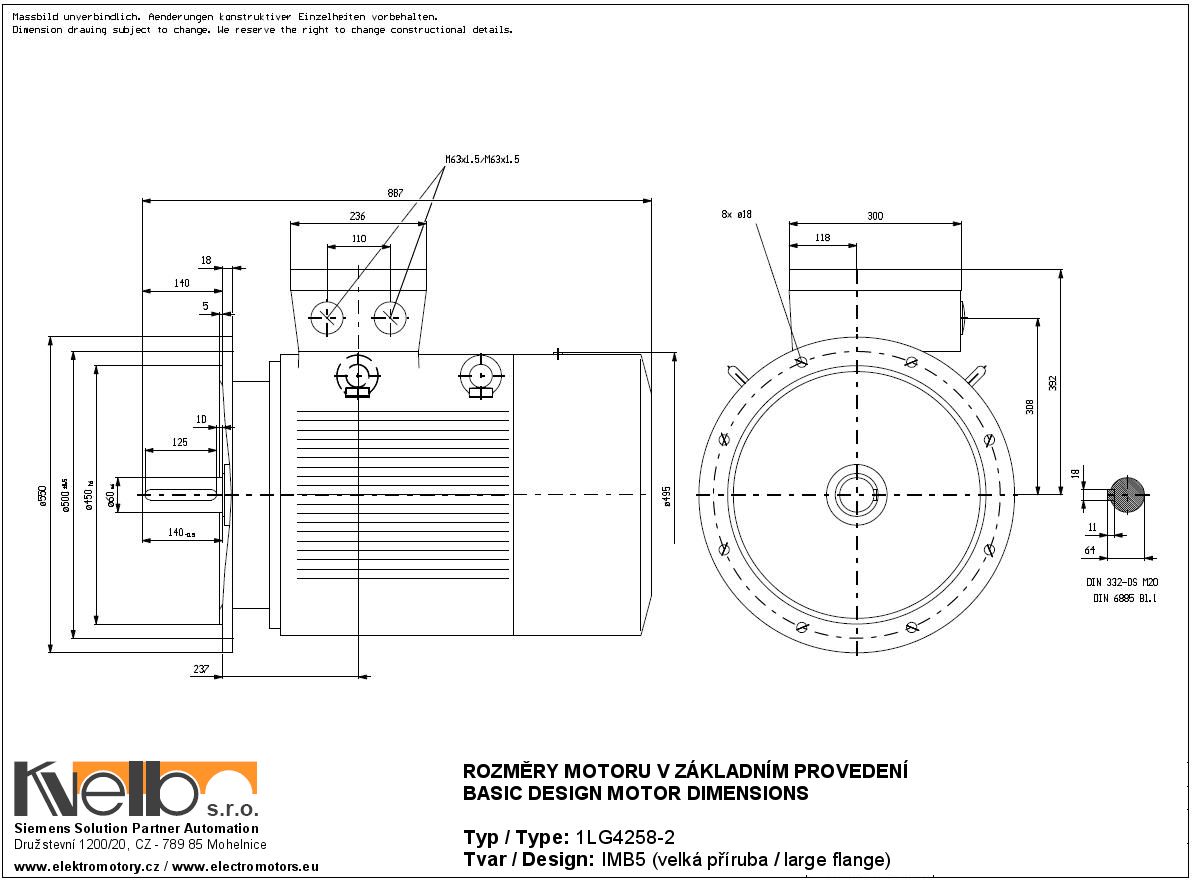

Rozměry 1LG4258-2 IMB5 (přírubový s velkou přírubou)

Popis

Třífázový asynchronní elektromotor s kotvou nakrátko, se zvýšeným výkonem.

Elektromotory se zvýšeným výkonem se používají v případě potřeby docílení co nejvyššího výkonu při zachování co nejmenší velikosti motoru. Oproti motorům základní řady 1LA7 nebo 1LG4 mají tedy vždy vyšší výkon při stejné osové výšce motoru, mohou být ovšem celkově delší (což neovlivňuje připojovací rozměry hřídele, patek a přírub). Pokud toto není Váš případ, doporučujeme použití motoru základní řady.

Motory řady 1LA9 se obecně pro použití s měniči nedoporučují.

Produkt nemá přiřazeno žádné příslušenství

Tento produkt v současné době nelze nabídnout. Zvolte si prosím jinou alternativu.

	1 - 400/230V Y/D 50Hz, 460VY 60Hz (základní napětí do 3kW)
	3 - 500VY 50Hz
	5 - 500VD 50Hz
	6 - 400/690V D/Y 50Hz, 460VD 60Hz - (základní napětí nad 3kW)
	9 - jiné napětí - zvolte v konfiguraci níže

	0 - IMB3 - patkový tvar
	1 - IMB5 - přírubový tvar s velkou přírubou
	4 - IMV1 - přírubový tvar (velká příruba) se stříškou, vertikální poloha
	6 - IMB35 - patko-přírubový tvar s velkou přírubou
	9 - jiný tvar - zvolte v konfiguraci níže

	- základní provedení - bez teplotních ochran
	A11 - 3x PTC termistor ve vinutí
	A12 - 6x PTC termistor ve vinutí
	A23 - 1x KTY84-130 ve vinutí
	A25 - 2x KTY84-130 ve vinutí
	A31 - 3x termokontakt (bimetalový senzor)
	A60 - 3x odporové teplotní čidla Pt100
	A61 - 6x odporové teplotní čidla Pt100
	A72 - 2x Pt100 v základním zapojení pro ložiska
	A78 - 2x Pt100 v 3-vodičovém zapojení pro ložiska

	- základní provedení - bez nástaveb
	G17 - ventilační jednotka 1AC230V / 3AC400V IP65
	G26 - brzda Lenze s napájením 1AC 230V
	H57 - impulsní rotační čidlo 1XP8001-1 (HTL) 1024imp/ot
	H58 - impulsní rotační čidlo 1XP8001-2 (TTL) 1024imp/ot
	H61 - ventilační jednotka + IRC 1XP8001-1 (HTL)
	H62 - brzda 1AC 230V + IRC 1XP8001-1 (HTL)
	H63 - brzda 1AC 230V + ventilační jednotka
	H64 - brzda 1AC 230V + ventilační jednotka + 1XP8001-1 (HTL)
	H97 - ventilační jednotka + IRC 1XP8001-2 (TTL)
	H98 - brzda 1AC 230V + IRC 1XP8001-2 (TTL)
	H99 - brzda 1AC 230V + ventilační jednotka + 1XP8001-2 (TTL)

	- standardní napětí (dle volby varianty)
	L1A - 3AC 50Hz 400VY
	L1C - 3AC 50Hz 415VY
	L1D - 3AC 50Hz 415VD
	L1R - 3AC 50Hz 220VD/380VY
	L1R - 3AC 50Hz 380VD/660VY
	L1U - 3AC 50Hz 400VD
	L2A - 3AC 60Hz 220VD/380VY (50Hz výkon)
	L2B - 3AC 60Hz 220VD/380VY (60Hz výkon)
	L2C - 3AC 60Hz 380VD/660VY (50Hz výkon)
	L2D - 3AC 60Hz 380VD/660VY (60Hz výkon)
	L2E - 3AC 60Hz 460VY (60Hz výkon)
	L2F - 3AC 60Hz 460VD (60Hz výkon)
	L2L - 3AC 60Hz 575VY (60Hz výkon)
	L2M - 3AC 60Hz 575VD (60Hz výkon)
	L2Q - 3AC 60Hz 440VY (50Hz výkon)
	L2R - 3AC 60Hz 440VD (50Hz výkon)
	L2S - 3AC 60Hz 460VY (50Hz výkon)
	L2T - 3AC 60Hz 460VD (50Hz výkon)
	L2U - 3AC 60Hz 575VY (50Hz výkon)
	L2V - 3AC 60Hz 575VD (50Hz výkon)
	L2W - 3AC 60Hz 440VY (60Hz výkon)
	L2X - 3AC 60Hz 440VD (60Hz výkon)
